運転温度から見たＶベルトの状態管理

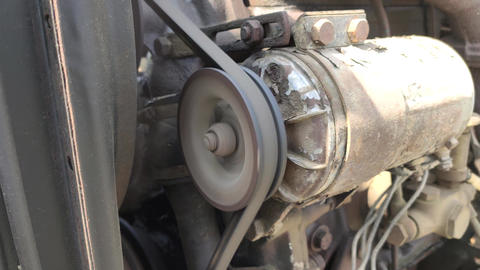

jun多くの工場で稼働する産業用機械でモータや蒸気タービンなどの原動機から動力を伝える役割を果たす存在として、カップリングとベルトがあります。
特にV-ベルトは世界的にいくつかの規格で規定されており、汎用性が高いことから多くの機械で使用されています。
V -ベルトが消耗すると動力が伝達できず、設備のダウンタイムに直結するため、その管理や交換について正しく理解し運用することがとても重要です。
V-ベルトに関する規格には、JIS B1851（日本工業規格）、ISO 4184（国際標準化機構）、DIN 2215（ドイツ工業規格）などがありますが、日本国内で最もよく使用されているものは、主に次の理由から、JIS規格のものです。
| 国内産業との親和性 | 多くの日本製機械（農業機械、工作機械、搬送機器など）がJIS準拠設計 |
| 寸法・表示が統一 | A, B, C型などの断面、長さ表示（例：A-1000）などがわかりやすく共通化 |
| 交換性が高い | JIS準拠ならメーカーが違っても互換性があり、保守・交換が容易 |
| 豊富な在庫 | 国内での流通量が多いため、必要なときにすぐ手に入る |
ゴム製Vベルトの交換目安
ゴム製Vベルトの基本的な運用方法は次のとおりです。（※必ずメーカの説明もご確認ください）
1. 定期点検（推奨：月1回〜3ヶ月に1回）
- ひび割れ、摩耗、亀裂の有無を目視
- ベルトの張り（テンション）の確認
- 異音や振動がないかの運転チェック
2. 張力（テンション）管理
- 張力が強すぎる → ベアリングやプーリーの寿命低下
- 張力が弱すぎる → ベルトスリップや効率低下
- 適正テンションは、ベルトを指で押して10〜15mm程度たわむくらいが目安
- より正確には「テンションゲージ」で管理
3. 保管管理
- 未使用のスペアベルトは、以下の条件で保管：
- 湿度60％以下、温度15～25℃の暗所
- 油や溶剤に触れない
- 強い光（特に紫外線）を避ける
- 曲げて保管しない（輪のまま吊るす、または平置き）
一般的な交換目安（使用時間ベース）
| 使用条件 | 交換の目安 |
|---|---|
| 標準的な使用環境 | 約 3,000〜5,000時間（または2〜3年） |
| 高温・高湿・粉塵・油分の多い環境 | より短い期間（1〜2年、または2,000時間未満）で交換推奨 |
交換のサイン（目視点検での判断基準）
| ひび割れ | ゴムの劣化。表面や側面に細かいひびが入っていたら交換。 |
| 摩耗 | ベルトの側面（接触面）が削れて細くなっている。 |
| 伸び・たるみ | 張力が足りず、スリップ音が出たり動力伝達効率が低下。 |
| ベルト鳴き | 摩耗・たるみ・滑りが原因。調整または交換。 |
| 裏面に剥離や傷 | 異物混入やプーリーとの不良接触。 |
ベルトの温度範囲からその状態を信号機に例えての管理方法
TBM（時間計画保全）であっても、CBM（状態監視保全）であっても、正しい方法で交換する必要があります。必要異常の頻度で交換していれば、Vベルトそのもののコストや人件費や労働力、生産調整によるダウンタイムなどの余計な損失が生じますし、他方、劣化することが宿命でもあるゴムを使っているVベルトが十分に管理されていないと、予期せぬタイミングで切断し、生産設備や生産ラインの緊急停止が発生することになります。
次に示すのは、Vベルトを温度で管理する場合に目安になる温度領域です。

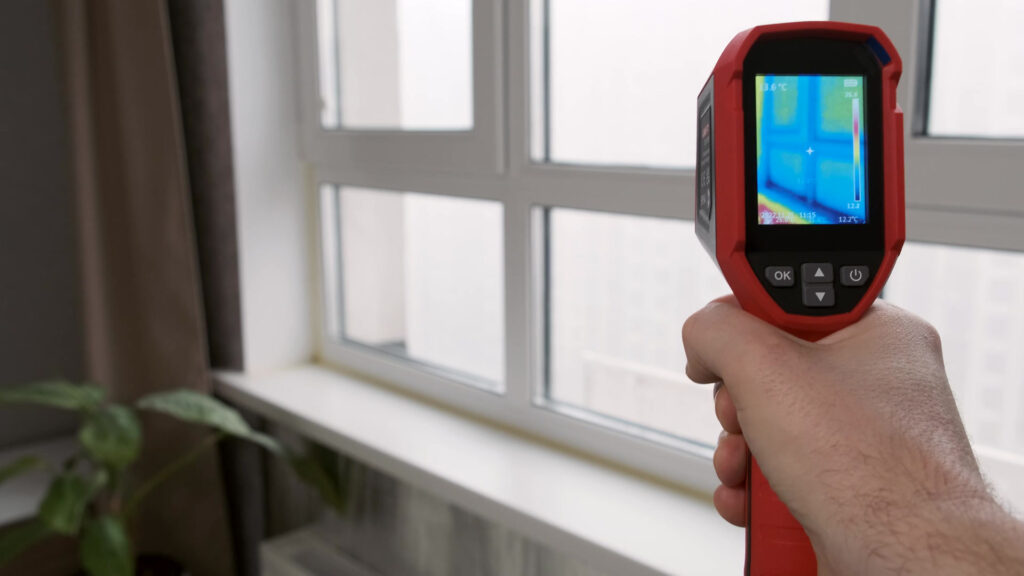

回転するVベルトやプーリに温度計を接触させて温度を測ることは現実的ではないため、よく用いられる測定方法は、サーモグラフィカメラや放射温度計が挙げられます。
信号範囲の設定
1. 青信号（～ 55℃）
- 範囲: 始動時温度～ 55°C
- 説明: これはシステムが正常に動作している範囲であり、摩耗や損傷のリスクが最小限に抑えられています。この温度範囲では通常の運転が可能で、特別なメンテナンスや調整は必要ありません。
2. 黄信号（56～ 69°C）
- 説明: この範囲は、システムに負荷がかかり始めており、摩耗やベルトの緩みが進行するリスクが高まる段階です。点検や調整が必要となり、運転状況の見直しやベルトの張力調整が推奨されます。
Vベルトの素材（特にゴム）は硬化しやすくなり、劣化速度が増加します。特に、長時間この温度で運転すると、寿命が半減する可能性があります。
3. 赤信号（70°C以上）
- 範囲: 70°C以上
- 説明: 70°Cを超えると、システムは過負荷状態にあり、Vベルトやプーリーに大きなダメージが発生する可能性があります。この段階では、運転を直ちに停止し、修理や交換を検討する必要があります。
ベルトは急速に劣化し始めます。70°Cを超える温度は、ベルトの材料特性に深刻な影響を与え、滑りや断裂の原因となります。また、プーリーや他の部品にもダメージを与える可能性が高く、この温度を超えると即時の対策が必要です(
結論
- 青信号: Tmin～ 55℃（初期正常範囲）
- 黄色信号: 56℃～ 69°C（リスク増大範囲）
- 赤信号: 70°C以上（危険範囲）
この設定により、各温度範囲で適切な対策を講じることができ、システムの安全な運転を維持しやすくなります。
